Et veldesignet monteringssystem omfatter mere end bare skinner og klemmer. Hvert tilbehør spiller en specifik rolle i sikring af paneler, styring af termisk bevægelse, opretholdelse af elektrisk kontinuitet og beskyttelse af tagfladen. Nedenfor er en oversigt over de vigtigste solcellemonteringstilbehør fra YS STEEL.
Skinner danner den primære vandrette eller lodrette støttestruktur for PV-moduler. YS STEEL tilbyder ekstruderet aluminiumsskinner i 6005-T5 og 6063-T6 legeringer med klar eller sort anodiseret finish. Kanalerne accepterer glidemøtrikker eller T-bolte, hvilket gør det muligt for installatører at placere klemmer hvor som helst langs skinnen uden at bore. Standardlængder inkluderer 2,1 m, 3,3 m, 4,2 m og 6,0 m, med tilpasset skæring tilgængelig på anmodning. Hver skinneprofil er konstrueret til at minimere afbøjning under belastning og samtidig opretholde et let design, der reducerer forsendelses- og håndteringsomkostninger.
De vigtigste fordele ved YS STEEL-skinner inkluderer integrerede ledningsstyringskanaler, præmarkerede målestyr og endestykker, der beskytter mod skarpe kanter. Den øverste kanal er kompatibel med de fleste midter- og endeklemmer, mens den nederste kanal accepterer L-fødder, splejsninger og jordfræser. Til kystområder med høj korrosion tilbyder YS STEEL anodisering i marinekvalitet med en belægningstykkelse på mindst 15 mikron.
Midtklemmer fastgør to tilstødende moduler ved at tage fat i rammekanterne mellem panelerne. Endeklemmer holder det yderste modul i hver række. YS STEEL fremstiller begge typer af ekstruderet aluminium med rustfrit stål hardware. Klemmekroppene fås i sølv eller sort for at matche skinne- og modulrammens æstetik. Justerbare topplader kan rumme rammetykkelser fra 30 mm til 50 mm, og dækker de fleste almindelige PV-moduler.
Hver midterklemme inkluderer en formonteret T-bolt, flad spændeskive, fjederskive og sekskantmøtrik. T-bolten glider ind i skinnekanalen og roterer 90 grader for at låse på plads. Dette design tillader installation af én person og reducerer risikoen for at tabe hardware på taget. Klemoverfladen har en takket kant, der bider ind i modulrammen for en sikker mekanisk binding, mens den stadig tillader termisk ekspansion langs skinneaksen.

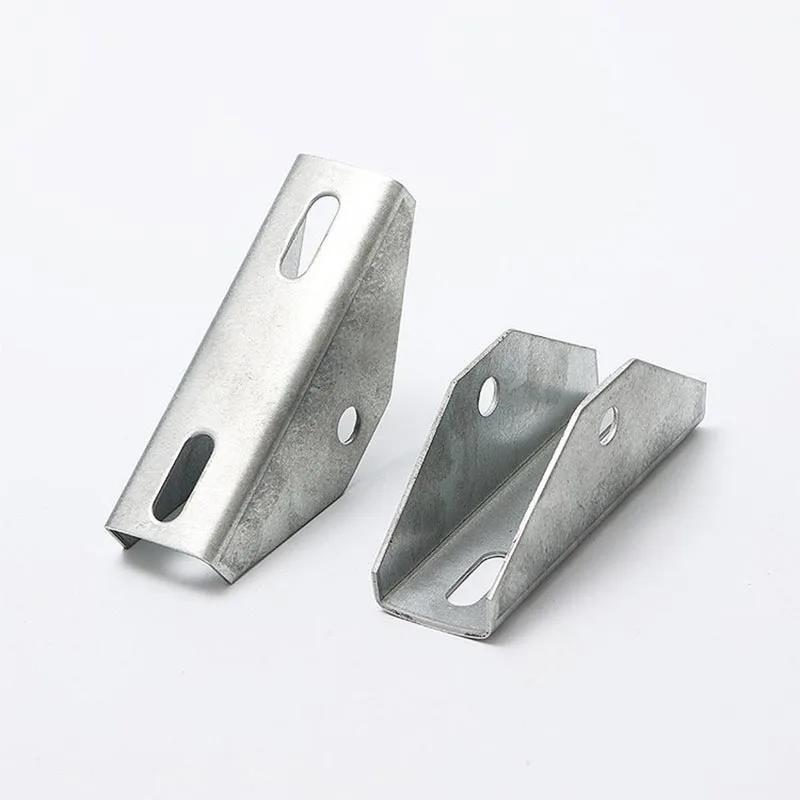

Tagfastgørelser forbinder skinnesystemet med bygningskonstruktionen. YS STEEL tilbyder L-fødder, standoffs, miniskinner og vippeben til forskellige tagtyper. L-fødder er almindeligt anvendt på skrå shingletage, hvor lagbolte trænger direkte ind i spær. L-fodsbasen inkluderer forborede huller til M8 eller 5/16-tommer lagskruer, mens den lodrette flange bolter til skinnekanalen. Standoffs hæver skinnen over tagfladen for at forbedre luftstrømmen og give mulighed for termisk bevægelse.
Til trapezformede metaltage leverer YS STEEL selvborende skruebeslag med EPDM-gummiskiver, der tætner gennemføringen. Stående sømtage bruger ikke-gennemtrængende klemmer, der griber fat i sømprofilen uden at bore huller. Flade betontage bruger ballastsystemer med justerbare hældningsben fra 5 til 30 grader. Alle tagbeslag fås i aluminium eller varmgalvaniseret stål afhængig af belastningskrav og miljøpåvirkning.
Tilbehør til jordforbindelse sikrer, at alle metaldele i PV-panelet opretholder elektrisk kontinuitet og afleder fejlstrømme sikkert. YS STEEL jordingsklemmer er designet til at gennembore det anodiserede lag af skinnen og modulrammen, hvilket skaber en pålidelig metal-til-metal-binding. Dette eliminerer behovet for separate kobberjordledninger og reducerer installationstiden med op til 40 procent.
Jordforbindelsessko fastgøres til skinnen med en stilleskrue eller bolt og accepterer en bar kobberleder fra 6 AWG til 2 AWG. Ørne er lavet af fortinnet kobber eller aluminium med rustfrit stål hardware. Til skinnesplejsninger leverer YS STEEL splejsningssæt, der både forbinder to skinnesektioner og opretholder elektrisk kontinuitet. Alle jordingskomponenter opfylder UL 2703- og IEC 62561-standarderne for lav-modstandslimning.
Taggennemføringer er den mest almindelige kilde til vandlækager i solcelleanlæg. YS STEEL inddækningssæt inkluderer aluminium eller rustfri inddækningsplader, EPDM gummipakninger og kompressionsbøsninger, der tætner omkring lagbolte og tagkroge. Inddækningen er designet til at glide under det øverste shinglelag, mens den nederste kant overlapper shinglen nedenunder, og leder vandet væk fra gennemføringen.
Hvert blinksæt er testet for vandmodstand under simulerede regn- og sneforhold. EPDM-pakningen bevarer fleksibiliteten fra -40°C til 120°C, hvilket sikrer en tæt forsegling i alle klimaer. Inddækning fås i flere størrelser for at matche almindelige boltdiametre og tagkrogeafstand. Til tegltage tilbyder YS STEEL tegludskiftningsinddækning, der matcher konturen af buede og flade tegl.
Fastgørelseselementer kan være små, men de bærer den fulde strukturelle belastning af solpanelet. YS STEEL leverer rustfri stålbolte, møtrikker, spændeskiver og T-bolte i kvaliteterne A2-70 og A4-80 til marine miljøer. Alle gevindfastgørelseselementer er forsynet med anti-fastbelægning eller på forhånd påført gevindlåsende blanding for at forhindre, at det kniber og løsner sig under vibrationer.
Boltestørrelser spænder fra M6 til M12, med længder fra 16 mm til 60 mm. T-bolte fås i M8 og M10 for at matche skinnekanalens bredde. Sekskantmøtrikker og flangemøtrikker omfatter takkede flader, der modstår vibrationsløsnelse. Skiver omfatter flade, fjeder- og EPDM-bundne tætningstyper. Hvert fastgørelsesparti kan spores til dets materialecertifikat, hvilket sikrer ensartet trækstyrke og korrosionsbestandighed.
Korrekt kabelhåndtering forhindrer ledninger i at gnide mod skarpe skinnekanter og holder arrayet rent. YS STEEL kabelclips klikker ind i skinnekanalen og holder PV-kabler sikkert. Clipsene er lavet af UV-stabiliseret nylon eller aluminium og accepterer kabeldiametre fra 4 mm til 8 mm. Lynlåse i rustfrit stål og kantbeskyttende ærmer fås også til bundter, der løber langs skinnen.
Kabelbakker og ledninger kan installeres ved siden af skinnen for at rute DC-hjemmeløb. YS STEEL tilbyder clip-on bakker, der ikke kræver værktøj og kan flyttes under installationen. Alt kabelstyringstilbehør er klassificeret til udendørs UV-eksponering og fungerer i temperaturer fra -40°C til 85°C.
Tabellerne nedenfor giver specifikke tekniske data for YS STEEL solar monteringstilbehør. Brug disse parametre til at bekræfte kompatibilitet med dine projektspecifikationer og lokale byggekoder.
| Tilbehørstype | Materiale | Overfladefinish | Belægningstykkelse | Korrosionsbestandighed |
|---|---|---|---|---|
| Aluminiumsskinne | 6005-T5 eller 6063-T6 | Klar eller sort anodiseret | 15-20 mikron | 1.000+ timer saltspray |
| Midt-/endeklemme | Aluminium 6005-T5 | Anodiseret sølv eller sort | 12-15 mikron | 1.000+ timer saltspray |
| L-fod / Standoff | Aluminium 6061-T6 eller HDG stål | Anodiseret / varmgalvaniseret | 70-85 mikron (HDG) | 1.500+ timer saltspray |
| Jording Lug | Fortinnet kobber/aluminium | Blikbelægning | 5-8 mikron | Marine karakter |
| Blinkende plade | Aluminium 3003 eller rustfri 304 | Møllefinish eller bagt emalje | 0,8-1,2 mm plade | UV- og vandafvisende |
| Bolt / møtrik / skive | Rustfrit stål A2-70 / A4-80 | Passiveret | N/A | Fremragende, saltspray testet |
| Kabelclips | UV-stabiliseret nylon PA66 eller aluminium | Sort/naturlig | N/A | Udendørs UV-klassificeret |
| Parameter | YS STÅL Standard | Test standard | Typisk værdi |
|---|---|---|---|
| Skinne udbyttestyrke | ≥ 240 MPa | ASTM B221 | 260-280 MPa |
| Skinne ultimativ trækstyrke | ≥ 260 MPa | ASTM B221 | 290-310 MPa |
| Midt klemmekraft | ≥ 1.200 N | UL 2703 | 1.500-1.800 N |
| Endeklemmens udtrækskraft | ≥ 1.000 N | UL 2703 | 1.300-1.600 N |
| Jordingsmodstand | ≤ 0,1 ohm | UL 2703 | 0,02-0,05 ohm |
| Befæstelsesmoment (M8) | 14-16 N·m | ISO 898-1 | 15 N·m anbefales |
| Driftstemperaturområde | -40°C til +85°C | IEC 61215 | Bestået termisk cykling |
| Vindbelastningsklassificering | Op til 60 m/s | ASCE 7-16 | Projektspecifik |
| Snebelastningsgrad | Op til 5,4 kPa | ASCE 7-16 | Projektspecifik |
| Tilbehør | Tilgængelige størrelser | Kompatibel skinne | Kompatibel modulramme | Vægt pr 100 stk |
|---|---|---|---|---|
| Aluminiumsskinne | 2,1 m / 3,3 m / 4,2 m / 6,0 m | YS35, YS40, YS50 | Enhver standardprofil | 115-330 kg |
| Midt klemme | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | 30-50 mm rammetykkelse | 4,5-6,2 kg |
| Endeklemme | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | 30-50 mm rammetykkelse | 3,8-5,5 kg |
| L-fod | 40x40 mm, 50x50 mm, 60x40 mm | YS35, YS40, YS50 | N/A | 9,0-15,0 kg |
| Jording Lug | 6-2 AWG ledning | YS35, YS40, YS50 | N/A | 1,8-2,5 kg |
| Blinkende sæt | 150x150 mm, 200x200 mm, 250x250 mm | N/A | N/A | 7,0-11,0 kg |
| T-bolt | M8x25, M8x35, M10x30, M10x40 | YS35, YS40, YS50 | N/A | 1,2-2,0 kg |
Alle dimensionsdata er underlagt standard fremstillingstolerancer på ±0,5 mm for aluminiumsekstruderinger og ±0,3 mm for bearbejdede komponenter. YS STEEL leverer fulddimensionelle tegninger og 3D CAD-filer til hvert tilbehør efter anmodning.
Valg af det korrekte tilbehør afhænger af tagtype, moduldimensioner, lokale vind- og snebelastninger og den nødvendige jordingsmetode. En systematisk udvælgelsesproces reducerer feltfejl og sikrer, at systemet passerer inspektionen problemfrit.
YS STÅL giver en gratis pre-sales engineering review for hvert projekt. Send dit moduldatablad, tagplan og lokal vind-/snezone, og teamet vil returnere en komplet materialeliste med det korrekte tilbehør til solcellemontering.
Selv det bedste tilbehør kan fejle, hvis det installeres forkert. Følg disse bedste praksisser for at sikre et sikkert og langtidsholdbart system.
YS STÅL inkluderer en trykt installationsmanual med hvert tilbehørssæt. Manualen indeholder momenttabeller, afstandsanbefalinger og trin-for-trin diagrammer. Digitale kopier er tilgængelige på YS STEELs hjemmeside for feltteknikere.
Q: Hvad er forskellen mellem mellemklemmer og endeklemmer i tilbehør til solcellemontering?
EN:Midtklemmer sidder mellem to tilstødende solpaneler og griber begge panelrammer samtidigt. De har en symmetrisk spændekæbe, der påfører tryk på begge sider. Endeklemmer fastgør det yderste panel i en række og har kun én klemflade, mens den anden side bolter eller glider ind i skinnen. Endeklemmer skal modstå højere vindløftningskræfter, fordi de holder den frie kant af arrayet. YS STEEL midter- og endeklemmer er testet til samme strukturelle standard, men den mekaniske belastningsvej er forskellig. Installer altid endeklemmer i begyndelsen og slutningen af hver skinnesektion og brug midterklemmer mellem panelerne.
Spørgsmål: Kan YS STEEL solcellemonteringstilbehør bruges på både skrå og flade tage?
EN:Ja. Skinne- og klemsystemet er universelt og fungerer på enhver tagtype. Forskellen ligger i tagfastgørelsesmetoden. Til skrå shingle- eller tegltage giver YS STEEL L-fødder med inddæknings- og lagbolte eller teglkroge. Til flade tage er de samme skinner og klemmer monteret på justerbare vippeben eller ballastbeslag. Til trapezformede metaltage fastgør selvborende skruer med EPDM-skiver L-fødderne direkte til metalpladen. Til stående falstage holder ikke-gennemtrængende falsklemmer skinnen uden at bore. Det centrale solcellemonteringstilbehør såsom skinner, midterklemmer, endeklemmer og jordforbindelsessko forbliver identiske på tværs af alle tagtyper.
Q: Hvordan ved jeg, hvilken skinneprofil der passer til mit projekt?
EN:Skinneprofilet afhænger af spændvidden mellem tagbeslag og de lokale vind- og snebelastninger. Længere spænd kræver en højere skinne med højere inertimoment for at begrænse nedbøjningen. YS STEEL YS35 profil er velegnet til spændvidder op til 1,2 meter i moderate belastningszoner. YS40-profilen håndterer spænder op til 1,8 meter og er det mest almindelige valg til bolig- og erhvervsprojekter. YS50-profilen bruges til spændvidder over 1,8 meter eller i områder med meget sne. YS STEEL leverer belastningstabeller, der viser maksimalt tilladt spændvidde for hver profil under forskellige designtryk. Send din projektsideadresse og array-layout for at modtage en specifik anbefaling.
Spørgsmål: Er YS STEEL jordforbindelsesklemmer tilstrækkelige til UL 2703-overensstemmelse uden yderligere kobbertråd?
EN:Ja, når hele monteringssystemet inklusive skinner, klemmer og jordforbindelsesklemmer er opført som en enkelt UL 2703-certificeret enhed, er den integrerede bindingsvej tilstrækkelig. Jordingsklemmerne gennemborer den anodiserede belægning på både skinnen og modulrammen, hvilket skaber en elektrisk binding med lav modstand. Der kræves ingen separat kobberledning eller jordforbindelse til modulbinding i de fleste jurisdiktioner. Systemet kræver dog stadig en direkte forbindelse fra én skinne til hovedjordingselektrodelederen. YS STEEL leverer UL 2703 listedokumenter og installationsinstruktioner, som skal følges nøjagtigt for at opretholde certificeringen. Hvis du blander komponenter fra forskellige producenter, gælder UL 2703-listen muligvis ikke, og du skal bruge en traditionel jordledning.
