Producent af stålwirer til holdbare og pålidelige løfteløsninger

Steel Wire Rope er en af ​​de mest kritiske bærende komponenter, der bruges til løft, rigning, minedrift, marine, byggeri og industrielle applikationer. PåYS STÅL, fremstiller vi stålwirer under streng kvalitetskontrol for at opfylde ASTM, EN, ISO og GB/T standarder. Vores produkter dækker diametre fra 1,5 mm til 160 mm, trækstyrker op til 2160 MPa og overfladefinisher inklusive blankt, galvaniseret og rustfrit stål. Uanset om du har brug for en kompakt 6x19 konstruktion til generelle løft eller et meget fleksibelt 6x36 reb til kran- og spiloperationer, leverer YS STEEL ensartet ydeevne, lang levetid og fuld sporbarhed. Hver batch testes for brudbelastning, træthedsmodstand og dimensionsnøjagtighed før forsendelse.

Tekniske specifikationer

Følgende tekniske parametre definerer vores standardsortiment af stålwirer. Brugerdefinerede konstruktioner er tilgængelige til OEM og specialprojekter.

Konstruktionstyper og generelle egenskaber

• 6x7:6 tråde, hver med 7 tråde; lav fleksibilitet, høj slidstyrke; velegnet til barrierer, statisk rigning og lineære belastninger.
• 6x19:6 tråde, hver med 19 tråde; medium fleksibilitet, høj knusningsmodstand; udbredt til løft, hejsning, spilliner og generel teknik.
• 6x36:6 tråde, hver med 36 tråde; høj fleksibilitet, god træthedsmodstand; ideel til krantove, bomhejseværker og applikationer med flere bøjninger.
• 6x37:6 tråde, hver med 37 tråde; ligner 6x36, men med lidt anderledes ledningsarrangement; bruges i elevatorer, borelinjer og industrielle løft.
• 8x19:8 tråde, hver med 19 tråde; høj fleksibilitet og jævn drift; fælles for elevatortove og højhastighedsapplikationer.
• 35x7:35 tråde, hver med 7 tråde; rotationsbestandigt design; bruges til tårnkraner og enkeltdelt løft, hvor tovspin skal kontrolleres.
• Komprimerede snorreb:6xK36WS, 8xK26WS og lignende; glattere overflade, forbedret udmattelseslevetid og reduceret slid på skiver.

Kernemuligheder

• FC (fiberkerne):Polypropylen eller sisal kerne; lettere vægt, mere fleksibel, men lavere knusningsmodstand.
• IWRC (Independent Wire Rope Core):En separat ståltovskerne; højere styrke, bedre dimensionsstabilitet og større knusningsmodstand.
• WSC (Wire Strand Core):En enkeltstrengs kerne; tilbyder balance mellem fleksibilitet og strukturel støtte.
• Syntetisk kerne:Højtydende polymerkerne; reducerer vægten og forbedrer bøjningstrætheden i visse havmiljøer.

Overfladefinish og korrosionsbeskyttelse

• Lyse (selvfarvet):Ubelagt, smurt under produktion; til indendørs og lav-korrosionsmiljøer.

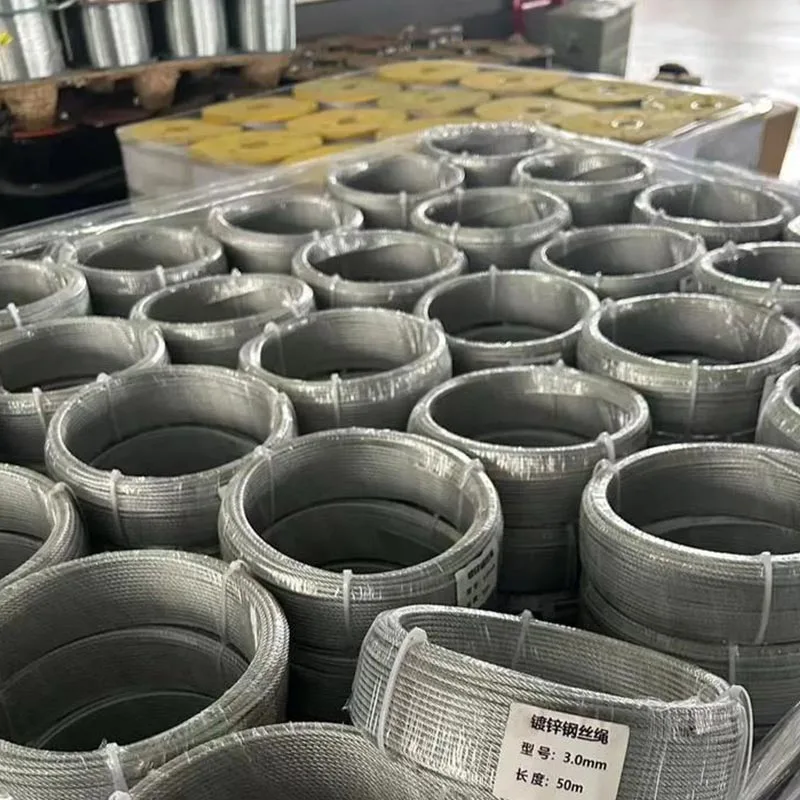

• Galvaniseret:Varm-dip eller elektro-galvaniseret; Klasse A eller Klasse B zinkbelægning til udendørs og marin eksponering.

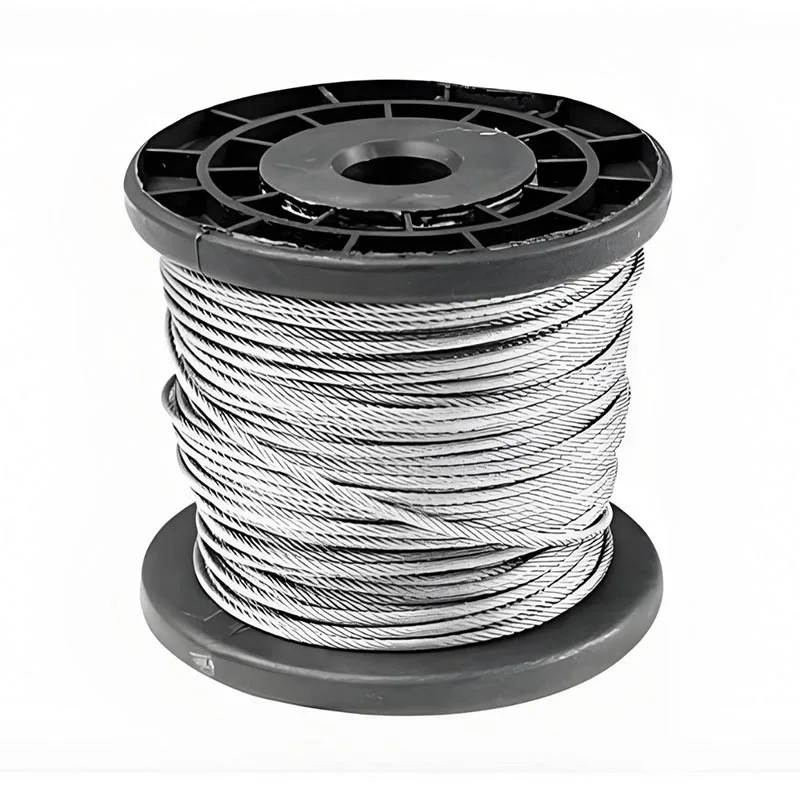

• Rustfrit stål:AISI 304, 316 eller 316L; fremragende korrosionsbestandighed til kemikalier, fødevarer og offshorebrug.
• Zink-aluminiumslegering belagt:Forbedret korrosionsbestandighed sammenlignet med standard galvanisering; velegnet til aggressive atmosfærer.

Mekaniske egenskaber og brudbelastninger

Tabellerne nedenfor viser typiske værdier for YS STEEL standardtove. Faktiske værdier kan variere lidt afhængigt af kernetype, smøring og specifik fremstillingsbatch. Se altid møllecertifikatet, der følger med hver forsendelse.

Tabel 1: 6x19 IWRC stålwire – nominel diameter, vægt og minimum brudbelastning (trækstyrke 1770 MPa)

Tabel 2: 6x36 IWRC stålwire – nominel diameter, vægt og minimum brudbelastning (trækstyrke 1960 MPa)

YS STÅL leverer også reb med trækkvaliteter 1570 MPa, 1770 MPa, 2160 MPa og komprimerede strengkonstruktioner. Højere trækkvaliteter giver større brudbelastning for samme diameter, men kan reducere bøjningstræthedslevetiden. Vores ingeniørteam kan hjælpe med at vælge den optimale balance til din applikation.

Almindelige applikationer

Stålwirer bruges overalt, hvor tunge byrder skal løftes, trækkes, sikres eller understøttes. Den specifikke konstruktion og diameter afhænger af belastningsstørrelse, antal skiver, tromlestørrelse, hastighed og miljøeksponering. Hos YS STEEL betjener vi sektorer, herunder:

• Løft og hejsning:Løftekraner, portalkraner, svingkraner, elektriske hejseværker og manuelle kædeblokke.
• Marine og offshore:Fortøjningsliner, slæbetove, trawlwirer, ankerliner og rigning ombord.
• Minedrift:Akselhejsning, balancereb, guidetove og slæbelinjer i underjordiske og overflademiner.
• Konstruktion:Tårnkraner, mobilkraner, pælerigge og midlertidige støttekabler.
• Olie og gas:Boreliner, sandliner, spilliner og brøndservicereb.
• Elevatorer og rulletrapper:Ophængningsreb, guvernørreb og kompensationsreb.
• Luftsvævebaner:Sportove, vogntog og spændtov til passager- og materieltransport.
• Forsyningsvirksomhed og skovbrug:Spilliner, udskridningstove og transmissionsliner, der trækker tove.

Sådan vælger du den rigtige stålwire

At vælge det korrekte ståltov kræver omhyggelig vurdering af flere faktorer. Brug af den forkerte konstruktion kan føre til for tidlig fejl, øget nedetid og alvorlige sikkerhedsrisici. YS STEEL anbefaler følgende udvælgelsesproces:

• Bestem arbejdsbelastningen:Beregn den maksimale statiske belastning, som rebet skal understøtte. Inkluder dynamiske kræfter fra acceleration, stød og vind.
• Anvend den passende sikkerhedsfaktor:For løfteapplikationer er en minimumssikkerhedsfaktor på 5:1 almindelig. For hejsepersonale kræves 8:1 eller 10:1. Se gældende regler såsom ASME B30, EN 13000 eller ISO 4308.
• Vælg konstruktion:Hvis rebet løber over mange skiver eller små tromler, skal du vælge en fleksibel konstruktion som 6x36 eller 8x19. Hvis belastningen primært er statisk, eller rebet oplever høj overfladeslid, kan 6x7 eller 6x19 være bedre.
• Vælg kernen:IWRC anbefales til tunge belastninger, flerlags tromlevikling og høje klemmeforhold. FC er velegnet til lettere belastninger og sjældent bøjet omkring skiver.
• Tilpas overfladefinishen til miljøet:Brug galvaniseret eller rustfrit stål til udendørs, marine eller kemisk eksponering. Lys finish er acceptabel under rene, tørre indendørs forhold.
• Bekræft tromle- og skivedimensioner:Det mindste D/d-forhold (tromle- eller skivediameter divideret med rebdiameter) bør typisk være 20:1 til 25:1 for 6x19 og 6x36 reb. Lavere forhold reducerer bøjningstræthedslevetiden.
• Bekræft længde- og slutafslutninger:Bestil den korrekte rullelængde og angiv eventuelle endebeslag. YS STEEL kan forskære længder og installere fatninger eller sænkede fittings.

Ofte stillede spørgsmål

Hvad er forskellen mellem 6x19 og 6x36 ståltov?

6x19 konstruktionen har 6 tråde, hver lavet af 19 ledninger, hvilket giver færre, men større ydre ledninger. Dette giver god slid- og knusningsmodstand, men moderat fleksibilitet. Det er bedst til generelle løft, spilliner og applikationer, hvor rebet passerer over færre skiver eller ved langsommere hastigheder. 6x36 konstruktion bruger 6 tråde med 36 mindre tråde hver. De mindre wirer gør rebet mere fleksibelt og bedre i stand til at modstå bøjetræthed, når det køres over flere skiver eller tromler med lille diameter. De tyndere ydre ledninger er dog mere modtagelige for overfladeslid og korrosion. Hvis din applikation involverer hyppige bøjninger, høje linjehastigheder eller talrige skiver, er 6x36 normalt det bedre valg. YS STEEL lagerfører både konstruktioner i flere diametre og overfladefinisher.

Hvordan bestemmer jeg den mindste brudbelastning for min anvendelse af stålwire?

Den mindste brudbelastning, også kaldet brudstyrke, er den kraft, der kræves for at bryde et nyt reb under en lige træktest. For at vælge et reb skal du først beregne den maksimale arbejdsbelastning, din applikation vil pålægge. Derefter ganges denne belastning med den nødvendige sikkerhedsfaktor. For eksempel, hvis din maksimale belastning er 2.000 kg og sikkerhedsfaktoren er 5:1, skal rebet have en minimum brudbelastning på mindst 10.000 kg. Sammenlign denne værdi med producentens tabel for den specifikke konstruktion og trækstyrke. YS STEEL leverer brudbelastningstabeller til alle standardreb. Brug altid den mindste brudbelastning, der er vist i møllecertifikatet, frem for en beregnet omtrentlig værdi. Hvis rebet skal bruges til at bøje over skiver, bør du også kontrollere flådevinklen og D/d-forholdet for at forhindre for tidlig træthedsfejl.

Hvilken kernetype skal jeg vælge: fiberkerne eller IWRC?

Kernen understøtter trådene og hjælper med at bevare rebets tværsnitsform under bøjning og under belastning. En fiberkerne er lettere, mere fleksibel og giver bedre stødabsorbering, men den har lavere klemmodstand og kan deformeres under højt tryk eller flerlagsspoling. En uafhængig ståltovskerne, eller IWRC, er et mindre ståltov, der bruges som kerne. Det øger brudbelastningen med omkring 7% til 10% sammenlignet med fibertov med samme diameter, forbedrer dimensionsstabiliteten og modstår knusning, når den er viklet i flere lag på en tromle. IWRC anbefales til tunge løft, kranhejser, gravetove og enhver applikation med højt lejetryk. Fiberkerne er velegnet til statiske linjer, lette hejseværker og applikationer, hvor vægt er et problem. YS STEEL kan levere begge kernetyper til de fleste konstruktioner.

Skal jeg bruge galvaniseret eller rustfrit ståltov?

Valget afhænger af driftsmiljøet og den nødvendige korrosionsbestandighed. Galvaniserede stålwirer har en zinkbelægning, der beskytter stålet mod rust i udendørs, fugtige eller let ætsende miljøer. Det er mere økonomisk end rustfrit stål og tilbyder høj styrke. Varmgalvanisering giver et tykkere zinklag end el-galvanisering. Rustfrit stålwire, typisk kvalitet 304 eller 316, tilbyder overlegen korrosionsbestandighed og bruges i marine, kemiske, fødevareforarbejdning og offshore applikationer. Rustfrit stål har lavere styrke end reb af kulstofstål med samme diameter, så du kan have brug for en større diameter for at opnå samme brudbelastning. YS STEEL leverer lyse, galvaniserede og rustfrie ståloptioner til at dække en hel række af miljøer. Til saltvandsnedsænkning anbefales 316 rustfrit stål eller stærkt galvaniseret reb.
