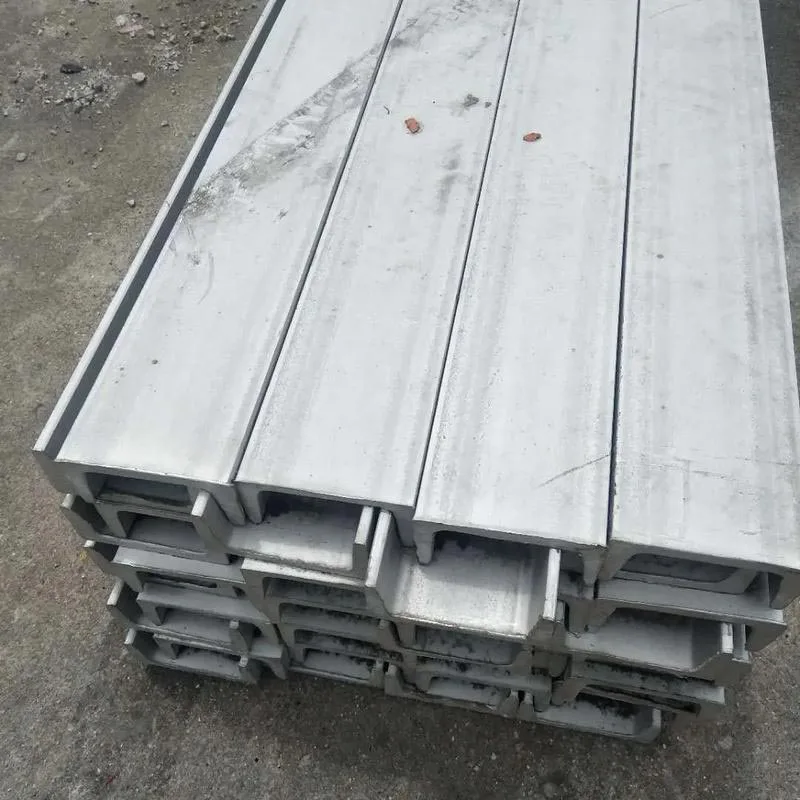

YS STÅLfremstiller og distribuerer varmvalsede kanalstænger i stål fra 50 mm til 400 mm i højden. Koldformede stålkanalstænger fås også i mindre og tyndere profiler til let konstruktion, reolsystemer og skabsrammer. Den varmvalsede proces giver en tykkere bane og flange med en større indre radius, hvilket forbedrer sejhed og udmattelsesbestandighed. Koldformede kanaler giver strammere hjørner, lettere vægt og mere fleksibilitet i tilpassede dimensioner.
YS STÅL leverer stålkanalstang med følgende standarddimensionelle rækkevidde og tilpasningsmuligheder. Alle mål er i millimeter, medmindre andet er angivet. Tolerancer er i overensstemmelse med ASTM A6/A6M, EN 10034, JIS G3192 eller GB/T 706 afhængigt af den valgte standard.
Tabellen nedenfor viser almindelige varmvalsede kanalstænger i stål leveret af YS STEEL. Værdierne er teoretiske og kan variere lidt afhængigt af valseværk og standard. Brug kun disse værdier til foreløbige designberegninger.
| Højde × Flangebredde × Banetykkelse (mm) | Vægt (kg/m) | Sektionsareal (cm²) | Inertimoment Ix (cm⁴) | Sektionsmodul Bx (cm³) |
|---|---|---|---|---|
| 50 × 25 × 5 | 2.36 | 3.01 | 10.6 | 4.2 |
| 75 × 40 × 5 | 5.30 | 6.75 | 39.4 | 10.5 |
| 100 × 50 × 5 | 8.00 | 10.2 | 101 | 20.2 |
| 125 × 65 × 6 | 13.4 | 17.1 | 250 | 40.0 |
| 150 × 75 × 6,5 | 18.6 | 23.7 | 508 | 67.7 |
| 200 × 80 × 7,5 | 26.4 | 33.6 | 1250 | 125 |
| 250 × 90 × 8 | 35.5 | 45.2 | 2630 | 210 |
| 300 × 90 × 9 | 46.1 | 58.7 | 4620 | 308 |
| 380 × 100 × 10,5 | 67.4 | 85.9 | 10000 | 526 |
YS STÅL stålkanalstang er fremstillet af fuldt dræbt stål med kontrolleret kemisk sammensætning. Tabellen nedenfor viser minimum flydespænding, trækstyrkeområde og minimum forlængelse for de hyppigst bestilte kvaliteter.
| Grad | Yield Strength (MPa) | Trækstyrke (MPa) | Forlængelse (%) | Slagtest |
|---|---|---|---|---|
| ASTM A36 | 250 min | 400-550 | 20 min | Ikke påkrævet |
| ASTM A572 Gr 50 | 345 min | 450 min | 18 min | Ikke påkrævet |
| ASTM A992 | 345-450 | 450 min | 18 min | Ikke påkrævet |
| EN 10025 S235JR | 235 min | 360-510 | 24 min | 20 J ved 20°C |
| EN 10025 S275JR | 275 min | 410-560 | 22 min | 20 J ved 20°C |
| EN 10025 S355JR | 355 min | 470-630 | 20 min | 20 J ved 20°C |
| EN 10025 S355J2 | 355 min | 470-630 | 20 min | 27 J ved -20°C |
| JIS G3101 SS400 | 245 min | 400-510 | 21 min | Ikke påkrævet |
| GB/T 706 Q235B | 235 min | 370-500 | 26 min | 20 J ved 20°C |
| GB/T 706 Q355B | 355 min | 470-630 | 22 min | 20 J ved 20°C |
Stålkanalstangen er et alsidigt konstruktionselement, der bruges på tværs af mange industrier. Dens flade bagside gør den let at fastgøre til søjler, vægge og udstyrsrammer, mens den åbne side giver mulighed for boltede eller svejsede forbindelser uden interne adgangsproblemer. YS STEEL leverer stålkanalstang til entreprenører, fabrikanter og OEM-producenter til følgende applikationer:
Q: Hvad er forskellen mellem en stålkanalstang og en stålvinkelstang?
A: En stålkanalstang har et C-formet tværsnit med to flanger fastgjort til den ene side af et væv, hvilket giver højere bøjningsstyrke i vævsplanet og muliggør lettere forbindelse til plane overflader. En stålvinkelstang har et L-formet tværsnit med to ben i 90 grader. Vinkler bruges primært til afstivninger, beslag og forbindelser, mens stålkanalstænger foretrækkes til bjælker, rammer, skinner og understøtninger, hvor belastninger virker vinkelret på banen. Kanalstangen har også bedre vridningsmodstand end en enkelt vinkel, men kan kræve mere komplekse endeforbindelser på grund af dens åbne form.
Q: Leverer YS STEEL mølletestcertifikater for stålkanalstang?
A: Ja. Hver forsendelse af stålkanalstang fra YS STEEL inkluderer et mølletestcertifikat i henhold til EN 10204 3.1. Certifikatet rapporterer varmetal, kemisk sammensætning, flydespænding, trækstyrke, forlængelse og slagtestresultater, hvor det er relevant. Til kritiske applikationer kan EN 10204 3.2-certificering med tredjepartsinspektion arrangeres. Testværdierne skal opfylde kravene i den valgte standard og karakter. YS STEEL beholder også kopier af alle certifikater i mindst fem år for sporbarhed og garantisupport.
Q: Hvordan vælger jeg den korrekte stålkanalstangstørrelse til mit projekt?
A: Start med at beregne det maksimale bøjningsmoment, forskydningskraft og deformationsgrænse for elementet baseret på påførte belastninger og spændvidde. Vælg en stålkanalstang med et sektionsmodul, der er større end den krævede værdi. Tjek vævsforskydningskapacitet og lokal knækning, hvis sektionen er slank. For kompressionselementer skal du kontrollere Euler-bukning og overveje sideværts-torsionsknækning, hvis kanalen ikke er kontinuerligt afstivet. Tilslutningsdetaljer såsom boltafstand, kantafstand og svejsningslængde skal også verificeres. YS STEEL-ingeniører kan hjælpe med foreløbig størrelsesvalg ved hjælp af AISC, Eurocode 3 eller GB 50017 designbestemmelser. Angiv dine læsseforhold, spændvidde og støttetype for at modtage en anbefalet størrelse og kvalitet.
Q: Hvad er standardlængden af stålkanalstang fra YS STEEL?
A: Standard lagerlængder er 6 meter, 9 meter og 12 meter. Disse længder er valgt for at optimere containerbelastningen og reducere skæreaffald. Til særlige krav kan YS STEEL levere længder fra 4 meter til 18 meter. Klip-til-længde nøjagtighed holdes på ±2 mm. Begge ender kan afgrates eller affases for sikker håndtering og lettere montering. Hvis du har brug for længder på mere end 12 meter, kan YS STEEL arrangere flad-rack eller open-top containerforsendelse med korrekt lastsikring.
